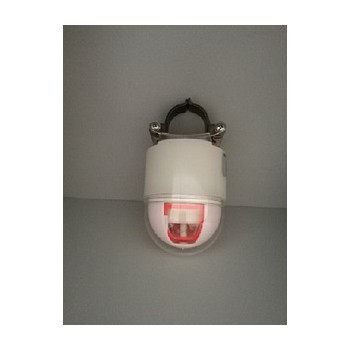

DCDQ-DW线路故障定位系统

1.产品概述

线路故障在线监测系统综合运用了太阳能取电、线路取电、无线通信及信息网络等现代科学新技术。该系统能能实时准确地在线监测线路状态，并将所采集到的故障报警、停送电等状态信息发送回主站中心；主站对信息进行数据统计、分析、托普计算，确定故障区域，从而引导工作人员迅速准确找到故障点。本系统的应用为提高相关工作人员的效率、减轻劳动强度提供了 种强有力的手段；同时也有效的提高了故障检测的自动化水平，及时为线路安全性能监测提供科学有效的依据，为电力的输送及减人增效提供条件，容易实现各种工况的实时在线监测。

     线路故障在线监测系统是 套可具有远程监测、集中管理、即时通知型的智能化故障管理系统。他使 有故障监测技术得到了 个飞跃，它融合了线路故障监测何通信传输技术。通过将信息发送到工作主站并在主站完成故障的拓扑定位、显示与告警通知、使线路故障点的定位、查血、变得更加快捷。

2.技术参数

电源：4.8Ah/3.6V长寿命 次性锂电池

取电功率：50uA~100mA/3.6V

静态平均功耗：50uA/3.6V

动态平均功耗：80uA/3.6V

温度精度：±1℃

通信频率（RF）：420~44MHz

通信距离（RF）：30~100m

电压等 ：任意（出厂前确认），出场默认为10~35kv

负荷电流：0~600A

环境温度：-25℃~70℃

环境湿度：5~95%

防护等 ：IP65

设计寿命：8年以上

3.性能特点

接地监测

短路监测

故障监测

以上三个条件同时满足时，监测终端判断该位置的线路后出现接地故障。

线路出现接地故障后就发光显示，并把故障信息传送到工作主站。
